智能牙刷产品结构及元器件应用

发表时间:2020-05-29 14:48


一. 电动牙刷简介

牙刷的历史就很长了, 据美国牙医协会的资料显示, 世界上第一把牙刷是由明朝的皇帝明孝宗于1498年发明, 方法是猪鬃毛插在骨制手把上。1938年杜邦化工推出以合成纤维(多数是尼龙)代替动物猔毛的牙刷,大概是现代牙刷的开始。

第一支电动牙刷名为“theBroxodent”,1954年开发,于1959年美国牙医学会百周年纪念时推出。近几年电动牙刷概念被炒作了一下,有一些公司借着互联网概念推出“智能牙刷”,套路基本和那些所谓的“互联网思维”一样, 只是载体变成了牙刷。

timg (1).gif

二.电动牙刷基本结构



基本结构


三: 电动牙刷结构要点

A.刷毛 :刷毛部分结构上注意孔间距,由于植毛时要打入铜片,所以要留一定的安全距离,同时一般铜片是根据形状对称打入的,所以形状最好是对称的,这样植毛受力均匀,不易脱落。

B.刷头与电机连接:

刷头与电机轴的连接是很重要的,要配合的恰到好处,太松太紧都不好,太松有噪音,而且刷头无力,容易震脱.太紧装配困难,卡钩易断。这个比较考研工厂的能力,设计时都是0配。

C.电机装配:

一个是支架要够强,由于电机振动频率高,力量会传到支架上,所以材料要有强度和韧性。一个是要加减震零件,防止噪音。

D.充电结构:

采用的是无线充电,机身里有一个磁芯和线圈。结构上保证装配到位,不松动就可以,磁芯大小和线圈数据由供应商给出。

四: 电动牙刷主要器件

1. 电动牙刷的核心器件是电机,电机的选型要选好,围绕电机的结构要足够可靠和安全。

2. PCBA: 主板的工作环境比较恶劣,工作时由于高频的震动,主板的定位以及固定要做好。主板和支架之间可以加泡棉减震。

3. 刷毛:刷毛的参数要选好,这个直接涉及到使用体验。

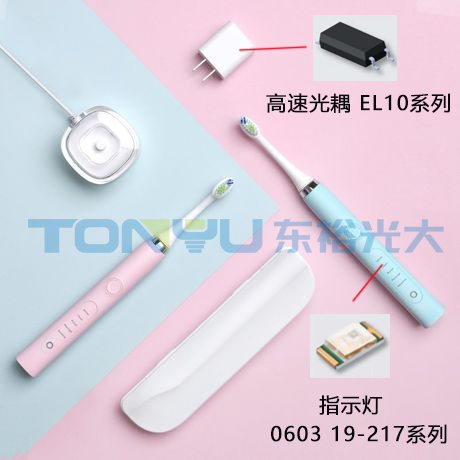

五.推荐应用

指示灯0603 19-217/BHC系列
充电器应用光耦 EL10系列
